Cấu tạo và sơ đồ nguyên lý hệ thống điều hòa trung tâm VRV

Hệ thống điều hòa trung tâm VRV (Variable Refrigerant Volume) có cấu tạo gồm các thành phần chính: dàn nóng, dàn lạnh, hệ thống ống dẫn và các phụ kiện.

1. Cấu tạo điều hòa trung tâm VRV

Hệ thống điều hòa trung tâm có cấu tạo tổng thể bao gồm: dàn nóng, dàn lạnh, hệ thống đường ống dẫn và phụ kiện.

– Dàn nóng VRV: bao gồm các ống đồng, cánh nhôm được bố trí quạt hướng trục, motor máy nén và các thiết bị phụ của hệ thống, có chức năng trao đổi nhiệt. Người ta thường sử dụng máy nén ly tâm dạng xoắn ống gió mềm.

Cấu tạo dàn nóng VRV gồm:

– Dàn lạnh: Hiện nay trên thị trường có rất nhiều loại dàn lạnh của điều hòa rời, được lắp đặt với một dàn nóng không cố định. Khi lắp đặt, người dùng cần chú ý sao cho tổng công suất của dàn lạnh dao động trong khoảng 50÷130% công suất dàn nóng. Thông thường, các hệ VRV có số dàn lạnh trong khoảng từ 4 đến 16 dàn.

Trong một hệ thống điều hòa sẽ có nhiều dàn lạnh với kiểu dáng và công suất khác nhau, hoạt động hoàn toàn độc lập qua bộ điều khiển. Trong quá trình hoạt động, nếu số lượng giàn lạnh giảm đi thì hệ thống sẽ tự động điều chỉnh công suất một cách tương ứng.

– Các Remote hoặc các bộ điều khiển: theo nhóm thông cửa gió sẽ được sử dụng để điều khiển dàn lạnh.

– Người thợ sẽ sử dụng các hệ thống ống đồng: có kích thước cỡ lớn hơn máy điều hòa rời và dây điều khiển để nối dàn nóng, dàn lạnh với nhau. Thêm vào đó, hệ thống ống đồng cũng được nối với nhau bởi các REFNET.

– Hệ thống VRV: có trang bị bộ điều khiển tỷ tích vi giúp điều khiển nhiệt độ phòng lọc bụi, có hai nhóm đảo từ và điều tần và hồi nhiệt. Với máy điều hòa VRV kiểu hồi nhiệt có thể làm việc ở 2 chế độ sưởi nóng và làm lạnh.

2. Giới thiệu về sơ đồ nguyên lý hệ thống điều hòa trung tâm VRV

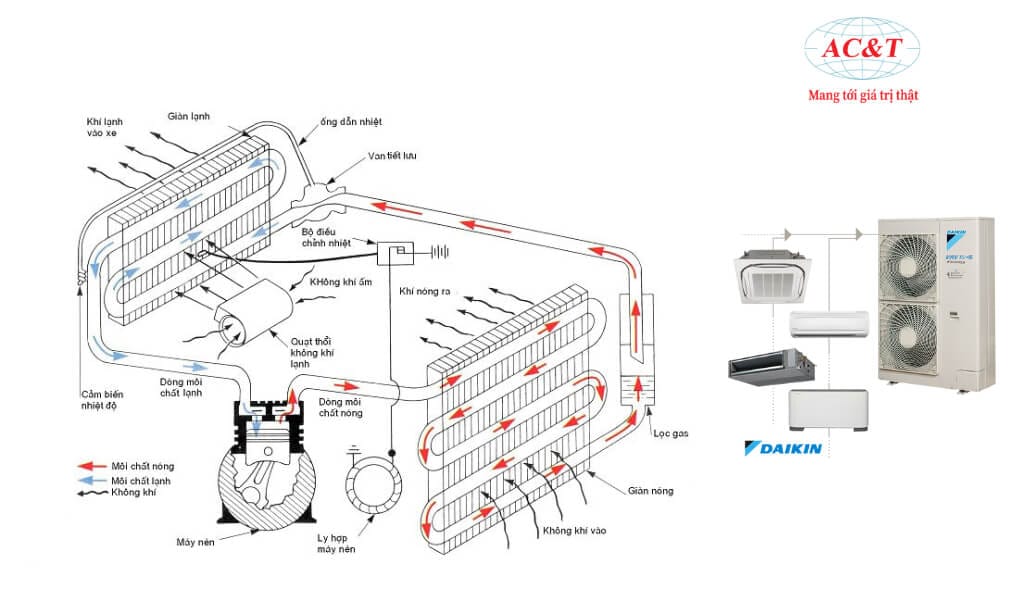

Sơ đồ nguyên lý điều hòa trung tâm VRV

Nguyên lý làm việc của hệ thống vrv hoạt động thông qua dàn nóng, dàn lạnh và môi chất lạnh với nguyên lý cơ bản như sau:

• Dàn lạnh có nhiệm vụ cung cấp khí tươi và điều hòa không khí trong không gian.
• Dưới sự hỗ trợ của của đường ống và môi chất dẫn nhiệt, dàn nóng hoạt động với mục đích điều chỉnh nhiệt độ phòng đúng như những thông số đã được cài đặt.
• Trong dàn lạnh, cảm biến nhiệt có nhiệm vụ ghi nhận nhiệt độ trong phòng và truyền tín hiệu đó tới board xử lý. Nếu có sự chênh lệch về nhiệt độ thì board sẽ điều khiển dàn nóng hoạt động để đưa về thông số đã cài đặt.
• Nhờ môi chất, nhiệt độ được hấp thụ hoặc truyền từ không khí trong phòng ra dàn nóng và ra ngoài. Quá trình này sẽ diễn ra liên tục, lặp đi lặp lại đến khi nhiệt độ trong phòng bằng với nhiệt độ cài đặt.

Lưu ý: Cục nóng vrv hoạt động thì mới cung cấp khả năng làm mát cho dàn lạnh, nếu không chỉ tiêu hao năng lượng như một quạt gió bình thường. Vì vậy, người dùng cần thiết lập nhiệt độ ở mức thích hợp, tránh dẫn đến việc tiêu hao năng lượng quá mức.

Ngoài ra, người dùng nên duy trì mức nhiệt từ giới hạn về mức nhiệt độ thấp nhất của dàn lạnh trở lên để tránh làm dàn nóng vận hành liên tục không nghỉ. Nguyên lý làm việc của hệ thống điều hòa trung tâm vrv cũng khá dễ hiểu, không khó như nhiều vẫn nghĩ.

Bất cứ một người thợ điều hòa nào cũng cần nắm chắc sơ đồ nguyên lý hệ thống VRV để có thể thi công đảm bảo chuẩn kĩ thuật.

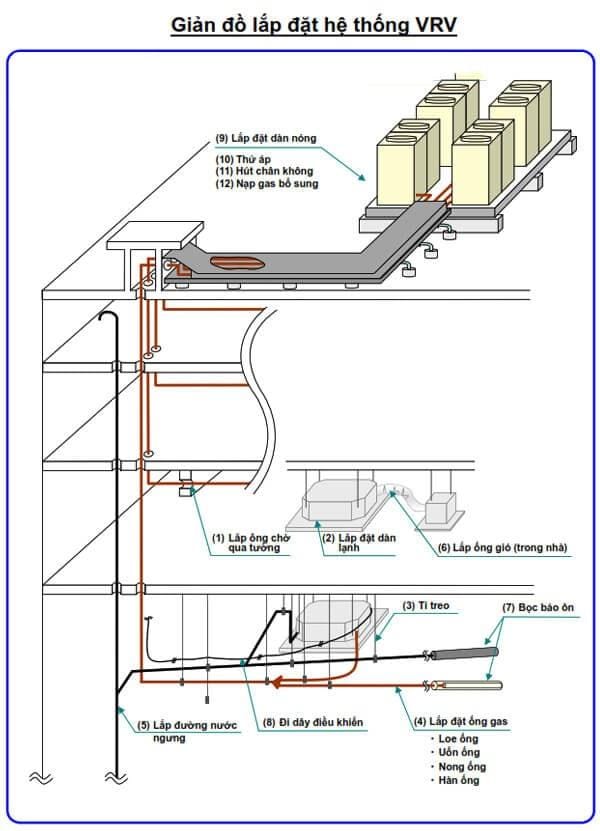

3. Sơ đồ lắp đặt điều hòa trung tâm VRV

Để các bạn có thể hình dung rõ hơn, sau đây là sơ đồ nối dây điều hòa VRV (sơ đồ hệ thống máy lạnh trung tâm):

• Tiết kiệm được không gian lắp đặt mang lại tính thẩm mỹ cao.
• Lắp đặt và vận hành dễ dàng.
• Khả năng khử ẩm và khử bụi rất tốt.
• Nhờ có lưu lượng gió lớn nên phù hợp với những khu vực có tập trung đông người.
• Giá thành hợp lý, khoảng từ 20 triệu – 70 triệu đồng.
• Được áp dụng những công nghệ nổi bật của dòng điều hòa trung tâm.
• Tiết kiệm năng lượng hiệu quả.
